机械式温度补偿燃气表

机械式温度补偿燃气表

  • 产品概述
  • 技术参数
  • 尺寸图

机械式温度补偿燃气表是在普通膜式燃气表基础上加装温度补偿机构,当流经机芯的燃气温度变化时,通过触发补偿机构上热膨胀系数不同的合成双金属片,产生挠曲变形,达到调整皮膜行程,从而改变回转体积,以此抵消燃气热胀冷缩产生的体积差异,实现公平计量。机械式温度补偿功能的增加,使得膜式燃气表具有更广泛的环境适应能力,并大大提升了计量准确度。

产品特点:

- 计数器可以用公制计数器或英制立方英尺计量流量体积。

- 外壳由优质冷轧钢板拉伸或铝合金压铸而成。

- 采用耐低温性能的橡胶膜片,最低工作温度可达到-40℃。

- 内部增加机械式温度补偿机构,可以补偿因温度变化给燃气表造成的计量误差。

- 表面喷塑处理,具有良好的耐腐蚀性。

- 高精度、长寿命、高可靠性。

- 低噪音。

- 可配脉冲传感器,实现远程抄表。


技术参数:

项目

 单位

G1.6T

G2.5T

G4T

公称流量

m3/h

1.6

2.5

4

最大流量

m3/h

2.5

4

6

最小流量

m3/h

0.016

0.025

0.04

外壳材质


钢或铝

进出口间距

mm

110(130)

总压力损失

Pa

≤200

工作压力范围

kPa

0.5~50

每回转容积

dm3

1.2

中心温度tsp

15

允许误差

tsp±5℃范围内

Qmin≤Q<0.1Qmax

%

±3.5

0.1Qmax≤Q≤Qmax

±2

tsp±5℃范围外

0.1Qmax≤Q≤Qmax

%

±2.5

Qmin≤Q≤0.1Qmax

±4

计数器最小读数

dm3

0.2

计数器最大读数

m3

99999.999

工作环境温度

-25~+55

贮存温度

-30~+60

联接螺纹


M30×2;G1 1/4(可定做)

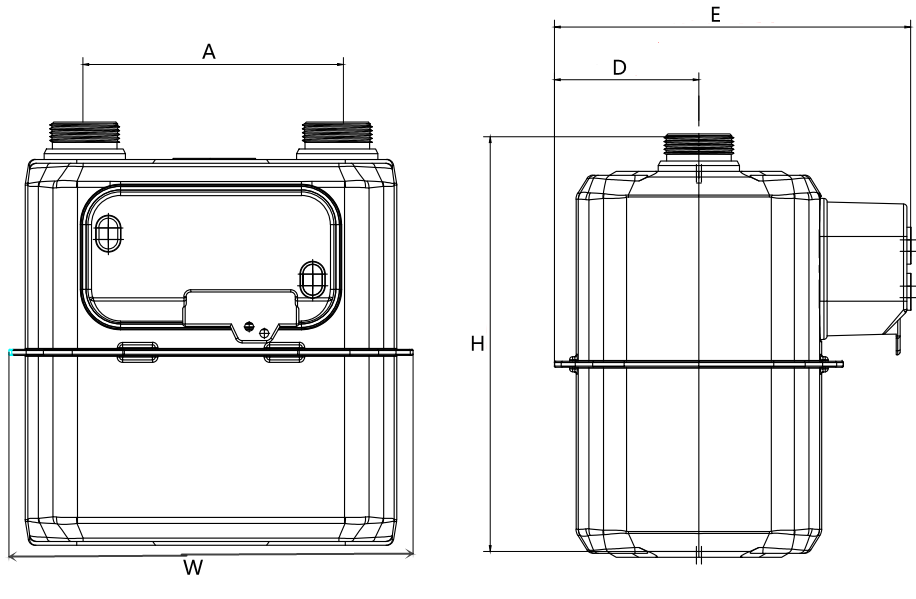

外形尺寸:

产品规格

H

W

D

E

A

重量

G1.6T,G2.5T & G4T

224mm

195mm

67mm

164mm

110(130)mm

2.10Kg
