GS小钢壳表

GS小钢壳表

  • 产品概述
  • 技术参数
  • 尺寸图

该产品利用气体在进气口和出气口两端的压力差作为动力,由阀座、阀盖的相对位置来控制气体流向的分配,推动膜片并通过双曲柄摇杆机构产生连续不断的运动,同时连杆机构的偏心转动齿轮通过齿轮的传动,驱动机械式单向计数器,通过计数器显示燃气表的排气量,从而达到对气体体积的计量。

独立机心计量机构,安装在由优质钢板拉伸喷塑的壳体中,确保了产品的精度和高可靠性。精心设计、精密制造、严格测试的GS系列燃气表广泛适用于天然气、人工煤气、液化石油气、沼气等气体的计量。

产品特点:

- 外壳由优质冷轧钢板拉伸而成。

- 表面喷塑处理,具有良好的耐腐蚀性。

- 采用不锈钢整体壳卡封装壳体、密封性好。

- 采用旋转移动式滑阀,滑阀材料采用高级酚醛合成树脂。

- 膜片采用先进涂胶及硫化工艺,保证膜片的耐久性能;

- 上下壳体间采用涂胶工艺,保证密封性。

- 高精度、长寿命、高可靠性。

- 低噪音。

- 可配脉冲传感器,实现远程抄表。





            误差曲线图                                         压力损失图



技术参数:

项目

单位

G1.6

公称流量

m3/h

1.6

最大流量

m3/h

2.5

最小流量

m3/h

0.016

外壳材质


进出口间距

mm

110

总压力损失

Pa

<200

工作压力范围

kPa

0.5~50

每回转容积

dm3

1.0

允许误差

Qmin≤Q<0.1Qmax

%

±3

0.1Qmax≤Q≤Qmax

%

±1.5

计数器最小读数

dm3

0.2

计数器最大读数

m3

99999.999

工作环境温度

-10~+55

贮存温度

-20~+60

联接螺纹


M30×2;3/4NPT(可定做)

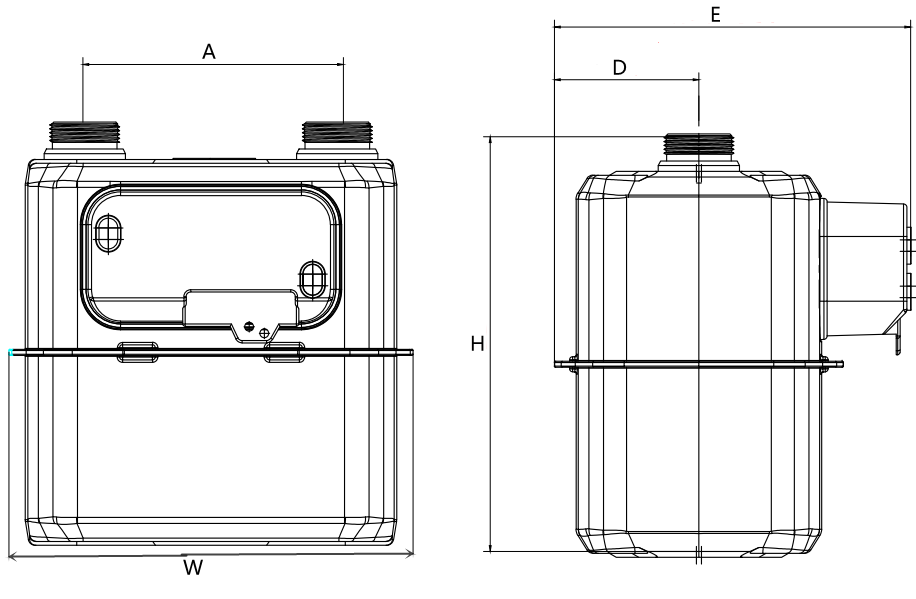

外形尺寸

产品规格

H

W

D

E

A

重量

G1.6

193mm

179mm

63mm

157mm

110mm

1.60Kg
