铝壳燃气表

铝壳燃气表

该产品利用气体在进气口和出气口两端的压力差作为动力,由阀座、阀盖的相对位置来控制气体流向的分配,推动膜片并通过双曲柄摇杆机构产生连续不断的运动,同时连杆机构的偏心转动齿轮通过齿轮的传动,驱动机械式单向计数器计,通过计数器显示燃气表的排气量,从而达到对气体体积的计量。

  • 产品概述
  • 技术参数

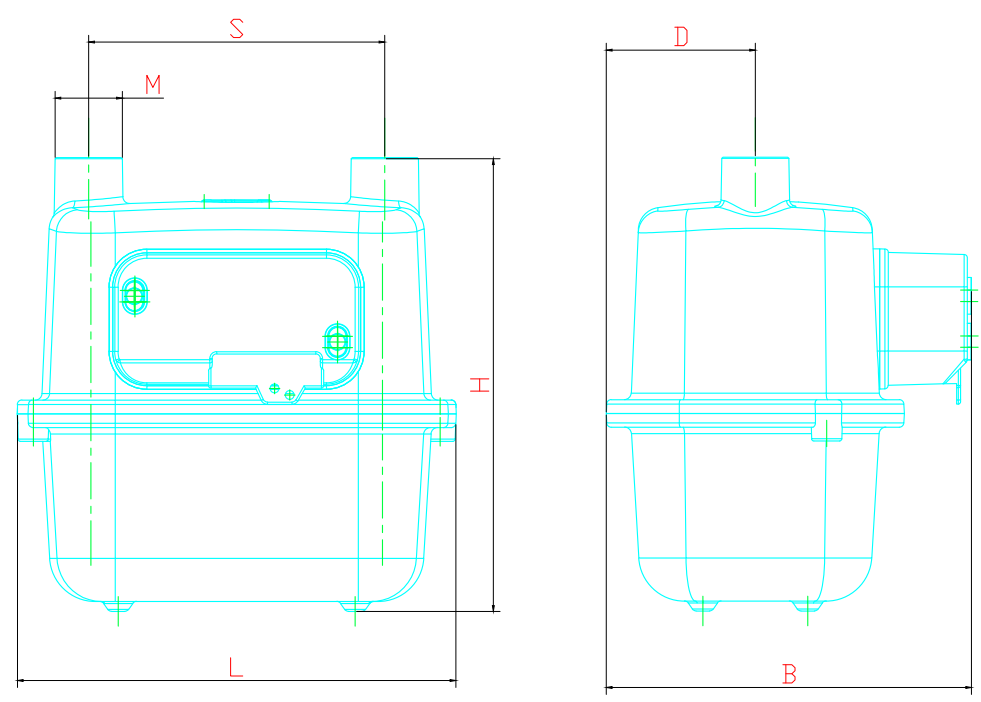

  • 尺寸图

该产品利用气体在进气口和出气口两端的压力差作为动力,由阀座、阀盖的相对位置来控制气体流向的分配,推动膜片并通过双曲柄摇杆机构产生连续不断的运动,同时连杆机构的偏心转动齿轮通过齿轮的传动,驱动机械式单向计数器计,通过计数器显示燃气表的排气量,从而达到对气体体积的计量。

 独立机心计量机构,安装在由优质铝合金压铸、喷塑的壳体中,确保了产品的精度和高可靠性,同时承压能力达到150Kpa。精心的绿色环保设计、精密制造、严格测试的GA系列燃气表广泛适用于天然气、人工煤气、液化石油气、沼气等气体的计量。

产品特点:

- 上下壳体由环保优质铝合金压铸成型而成。

- 表面喷塑处理,具有良好的耐腐蚀性。

- 采用旋转移动式滑阀,滑阀材料采用高级酚醛合成树脂

- 膜片采用先进涂胶及硫化工艺,保证膜片的耐久性能达;

- 铝合金可以回收,绿色、环保。

- 宽计量范围:G1.6A,G2.5A,G4A

- 高精度、长寿命、高可靠性。

- 低噪音。

- 可配脉冲传感器,实现远程抄表。

-可配机械式温度补偿机构,补偿因温度变化给燃气表造成的计量误差。



项目

       单位

G1.6A

G2.5A

G4A

公称流量

m3/h

1.6

2.5

4

最大流量

m3/h

2.5

4

6

最小流量

m3/h

0.016

0.025

0.040

外壳材质



铝合金

进出间距

mm

130(110)

总压力损失

Pa

<200

工作压力范围

kPa

0.5~50

每回转容积

dm3

1.2

允许误差

Qmin≤Q<0.1Qmax

%

±3

0.1Qmax≤Q≤Qmax

%

±1.5

计数器最小读数

dm3

0.2

计数器最大读数

m3

99999.999

工作环境温度

-25~+55

贮存温度

-30~+60

联接螺纹


M30×2,G1 1/4,G3/4

(可按用户要求定制)

产品规格

H

W

D

E

A

重量

G1.6A、G2.5A、G4A

224mm

215mm

74mm

175mm

130(110) mm

1.80Kg
